PLACE À LA PRATIQUE ! à la fin de cette étape tu sortiras ta toute première pièce réalisée en impression 3D ! L'objectif de ce cours est de t'apprendre à prendre en main le logiciel Cura et la notion "d'échelle".


Les étapes de la formation...

1. Vocabulaire

2. Montage

3. Logiciel

4. Impressions

L'objectif est de réaliser...

...et pour ce faire, tu devras suivre les étapes expliquées en détails ci-dessous :

Introduction

Pour imprimer des pièces avec ton imprimante, tu as plusieurs possibilités :

1- Soit TÉLÉCHARGER gratuitement un modèle existant sur des sites tels que :


THINGIVERSE

CULT3D

2- Soit MODÉLISER la pièce souhaitée à l'aide d'un logiciel de conception tels que :








SketchUp

AUTODESK FUSION 360






SOLIDWORKS

3- Soit DEMANDER à quelqu'un de MODÉLISER la pièce souhaitée.


Maintenant, commençons !

Étape 1

1- Clique sur le lien suivant : https://www.thingiverse.com/thing:172553

2- Clique sur "download all files".

3- Enregistre le dossier sur ton bureau.


Étape 2

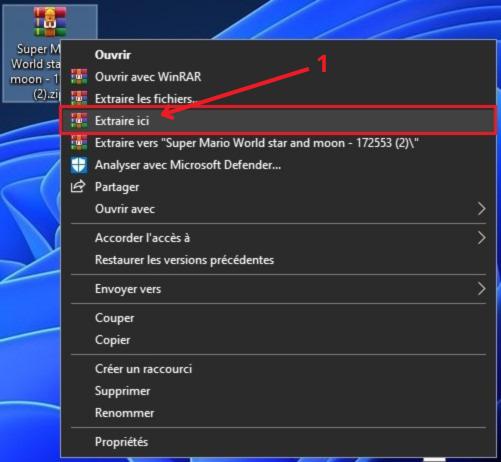

1- Extrait le dossier que tu viens de télécharger sur ton bureau en cliquant sur "Extraire ici". Tu dois avoir un fichier nommé "file".


Étape 3

1- Lance Cura. Dans le cas où tu aurais déjà une autre imprimante enregistrée dans Cura, sélectionne bien ta wanhao D12.


Étape 4

1- Clique sur le fichier en haut à gauche dans Cura.

2- Rend toi dans le fichier "file" que tu viens d'extraire sur ton bureau.

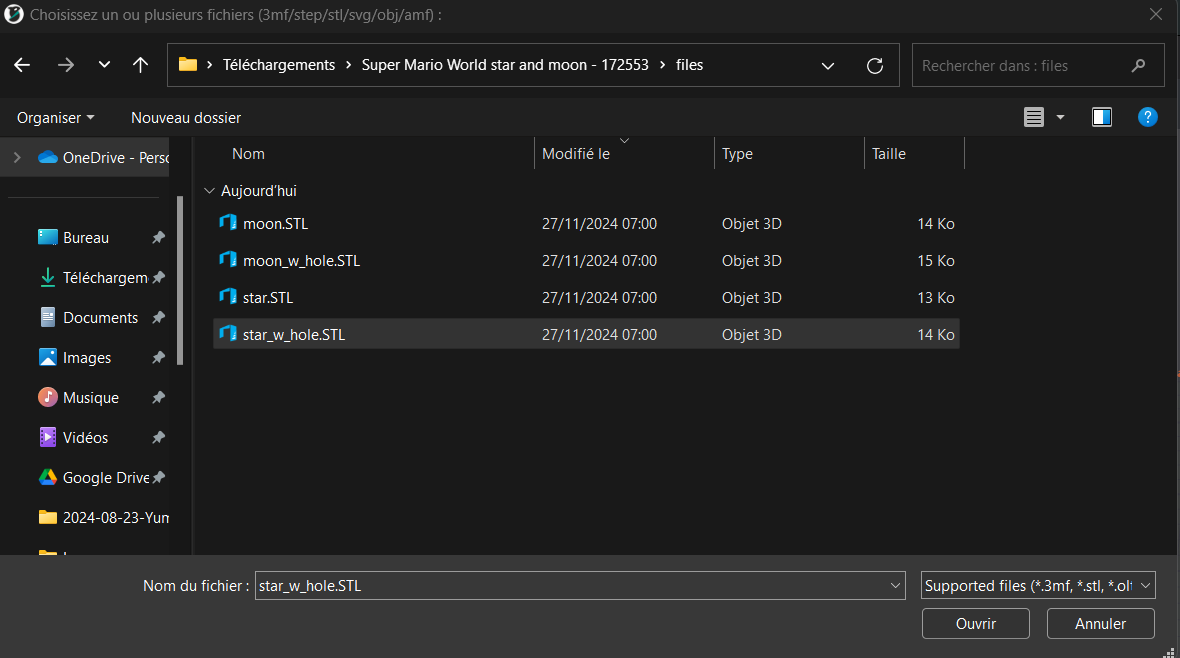

3- Sélectionne le fichier "star_w_hole.stl". Il s'importera dans Cura.


Étape 5

Voici la signification des 3 premiers onglets (les plus utilisés) présents sur la bordure gauche de Cura :


1- Permet de déplacer ta pièce sur le plateau (utile dans le cas où tu as plusieurs pièces à imprimer en même temps);

2- Permet de redimensionner ta pièce;

3- Permet de pivoter ta pièce en fonction de comment tu souhaites l'imprimer;

Étape 6

1- Une fois ton fichier importé, clique sur l'étoile.

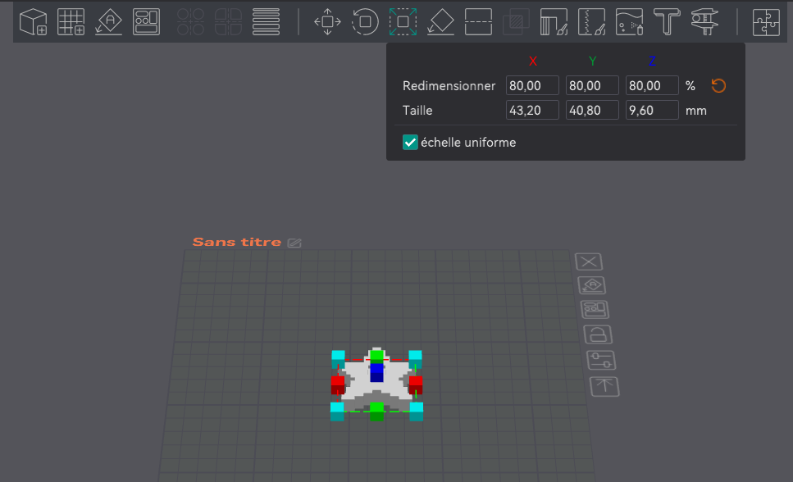

2- Rend toi dans l'onglet "échelle". Attention à cocher "échelle uniforme".

3- Rentre la valeur 80% à la place de 100% et appuie sur la touche "entrée" de ton clavier.


Étape 7

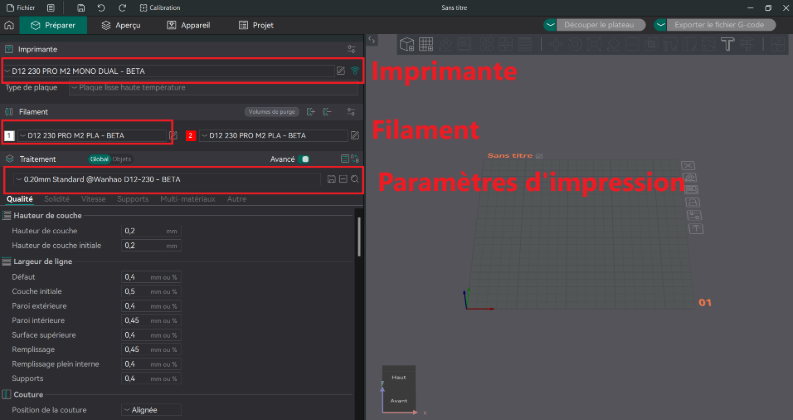

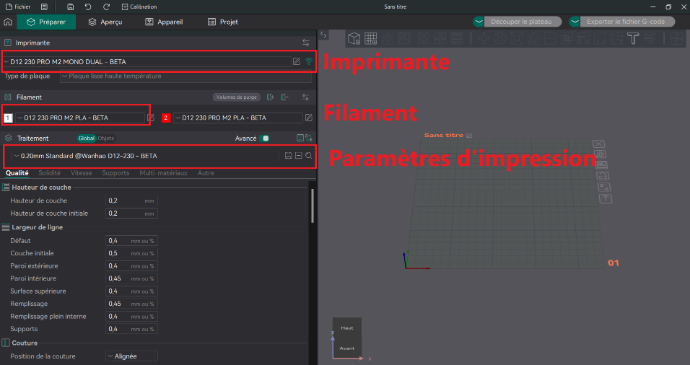

1- Clique en haut à droite dans Cura pour ouvrir les paramètres d'impression.


Étape 8

1- Sélectionne une qualité "standard - 0,2 mm" qui est un bon compromis entre qualité / temps d'impression.

2- Vérifie que tu as bien une densité de remplissage de 20%.

3- Vérifie que le motif de remplissage est bien "Grid". Nous reviendrons sur ces notions dans le prochain cours.


Étape 9

1- Clique sur l'onglet du milieu en haut et sélectionne le matériau "Wanhao PLA premium".

2- Clique sur "personnaliser".

3- Rend toi dans l'onglet "matériaux" et vérifie les température de buse et de plateau.

4- Clique sur "découper". (en bas à droite). Le logiciel va calculer et générer les couches pour réaliser le modèle.

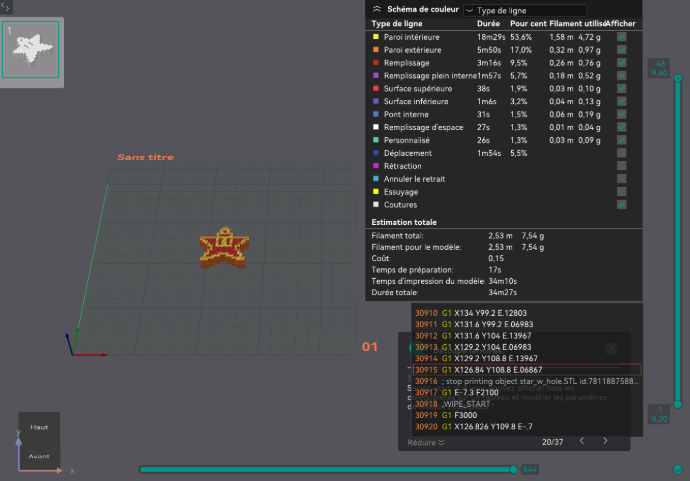

5- En cliquant sur "aperçu", tu peux découvrir ce qu'à généré le logiciel Cura.

6- Joue avec la barre verticales sur la droite pour découvrir chaque couche de ton modèle.

Étape 10

1- Insère la carte SD (fournie avec l'imprimante) dans ton PC, et clique sur "enregistrer sur un lecteur amovible".

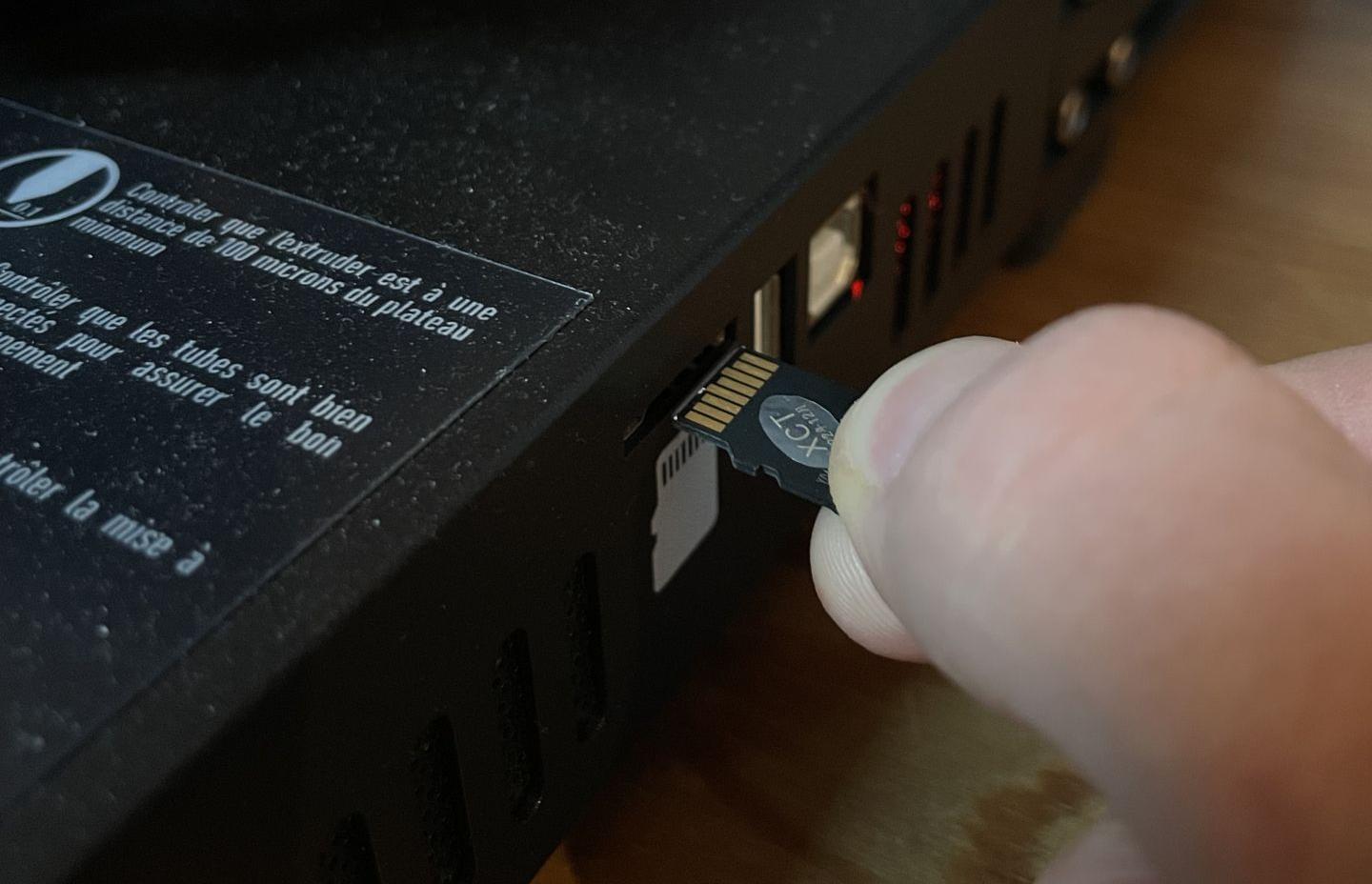

2- Insère ensuite la carte SD dans ton imprimante.

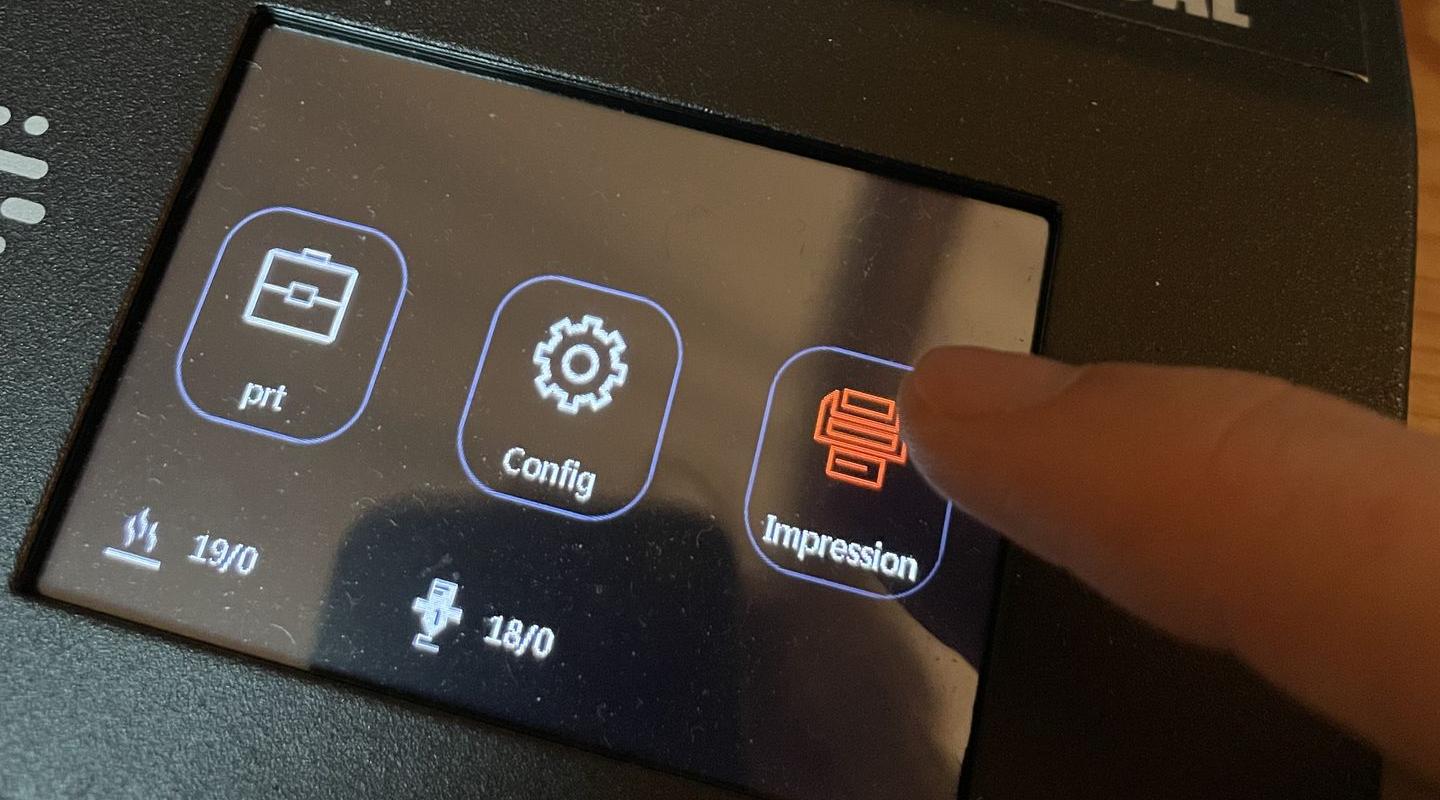

3- Sélectionne "Impression".

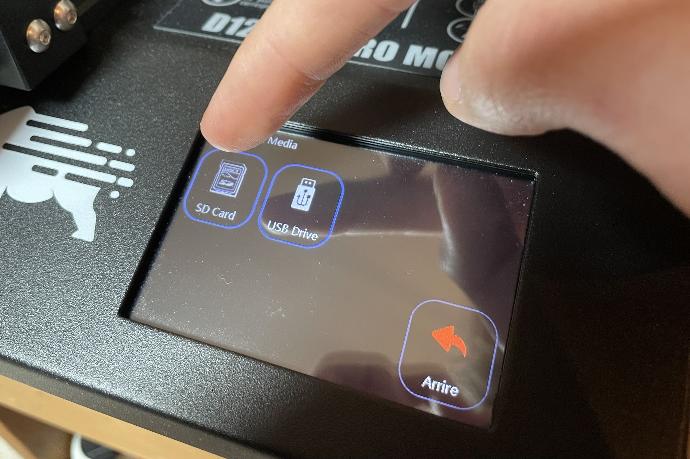

4- Sélectionne "SD card".

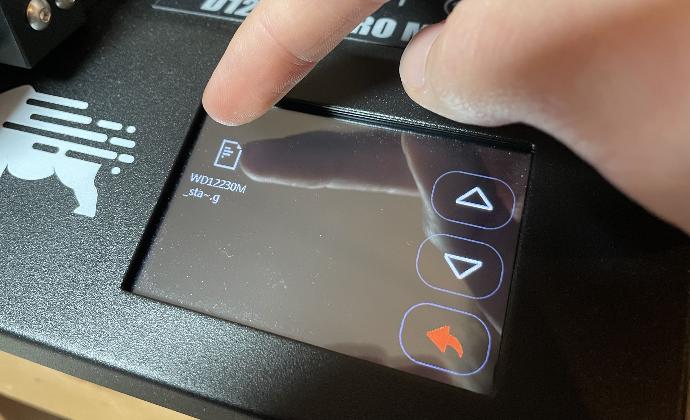

5- Appuie sur le nom du fichier "WD12230M_star_w_hole".

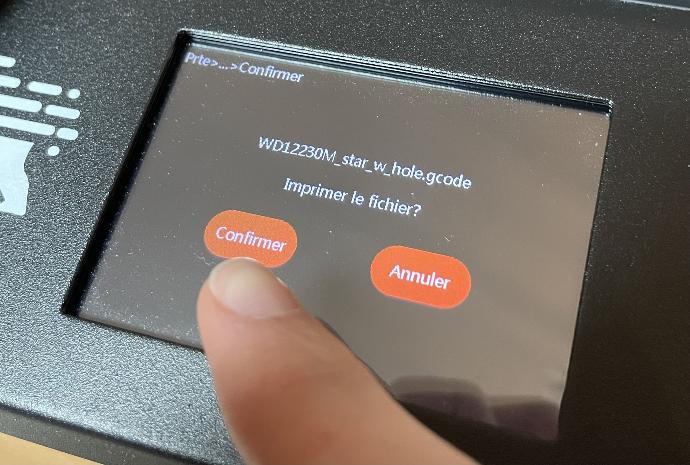

6- Clique sur "confirmer" pour lancer l'impression.

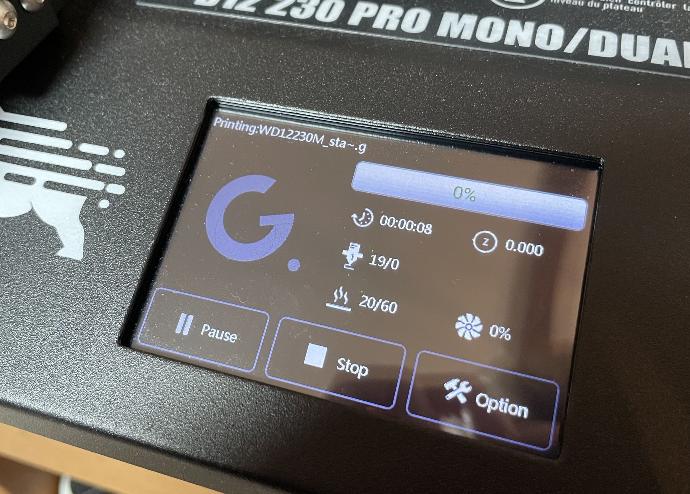

7- L'imprimante va se mettre au chauffe. Une fois les bonnes températures atteintes, l'impression se lancera.

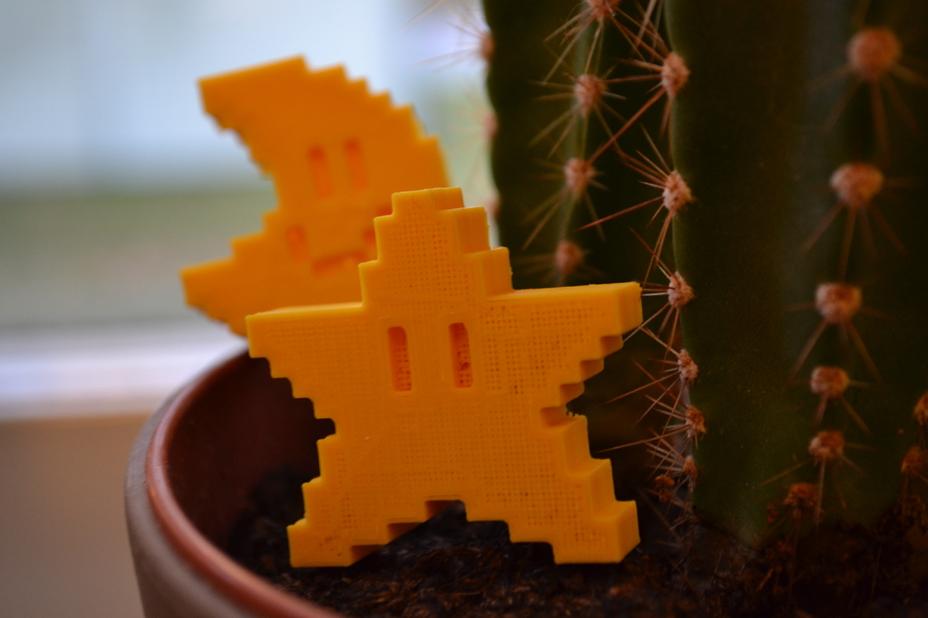

8- Attends que le plateau refroidisse, puis décolle délicatement l'étoile. Tu n'as plus qu'à la mettre en porte clef !

FÉLICITATIONS ! TU AS IMPRIMÉ TA PREMIÈRE PIÈCE !
